1. Giới thiệu ví dụ
1.1. Bối cảnh ví dụ

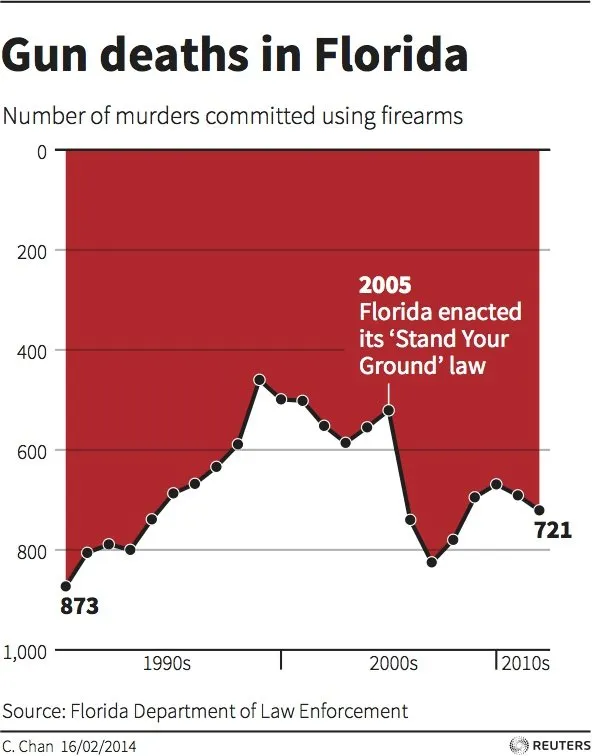

Vào tháng 2/2014, bài báo nước ngoài có tên là Reuters đã đăng một biểu đồ thể hiện số vụ giết người bằng súng tại bang Florida từ năm 1990 – 2012, do một nhà thiết kế dữ liệu tên là Christine Chan thiết kế và cô dựa trên dữ liệu của Florida Department of Law Enforcement. Biểu đồ này được tạo ra gắn với một chính sách của bang Florida vào năm 2005 có tên là Stand Your Groun, chính sách này cho phép người dân có quyền sử dụng vũ lực gây chết người để tự vệ cho bản thân mà không cần rút lui trước. Vì thế nên biểu đồ này được tạo ra để người dân có thể thấy được hậu quả của chính sách này gây ra tác động đến số vụ tự tử bằng súng.
1.2 Vấn đề của biểu đồ
Khi nhìn mà chưa phân tích kỹ biểu đồ, nhiều người xem hay người đọc có thể nắm được thông tin là từ 2005 thì số vụ giết người bằng súng ở Floria giảm mạnh so với trước đó vì các đường biểu đồ đi hạ xuống dốc như đường thẳng. Nhưng khi các nhà báo và các chuyên gia nhìn và phân tích biểu đồ thì lại nhận thấy trục tung của biểu đồ bị đảo ngược, mốc 0 không nằm ở dưới mà lại bắt đầu ở bên trên và mốc 1000 cũng ngược lại, nên vì thế đường biểu đồ đi xuống là do số vụ tử vong đang tăng lên. Nói một cách dễ hiểu là chiều thể hiện trên biểu đồ hoàn toàn ngược lại, đường đi lên là giảm và đường giảm xuống là tăng, ngược lại với thông tin và phần lớn người xem biểu đồ không phân tích kỹ thì sẽ bị hiểu sai.
2. Đánh giá biểu đồ dựa trên 4 trụ cột của Trực quan hóa
2.1. Hữu ích
Tính hữu ích của biểu đồ gần như là không có, mục tiêu ban đầu của người thiết kế là muốn cho mọi người có thể đánh giá đúng về tác động của chính sách Stand Your Ground đến an toàn của người dẫn ở bang Florida vì đây là một chính sách quan trọng ảnh hướng lớn. Nhưng vì thiết kế biểu đồ bị sai, trục tung bị đảo đi nên hầu như người xem đều kết luận là đạo luật này an toàn và đang làm tốt nhưng thực tế thì lại không, làm cho biểu đồ bị sai mà không có tác dụng, góp phần làm cho mọi người nhận thức sai về hiệu quả của chính sách này.
2.2. Hiệu quả
Biều đồ hoàn toàn không có hiệu quả, mặc dù người thiết kế đã dùng đúng loại biểu đồ cho dữ liệu chuỗi thời gian để người xem có thể dễ đọc và dễ nhìn. Nhưng mà để khi ta truyền tải thông tin cho mọi người và đây còn là một bài báo thì ta không chỉ để dễ đọc và mà thông tin đưa đến phải đúng insight. Ta có thể thấy thông tin tăng giảm được thể hiện trên biểu đồ bị đảo ngược hoàn toàn nên đây là lỗi rất lớn và nghiêm trọng liên quan đến độ hiệu quả của biểu đồ có thể xảy ra.
2.3. Mới mẻ
Biểu đồ có tính sáng tạo nhưng lại khi đặt sai vị trí trên biểu đồ. Người thiết kế lấy ý tưởng từ hiểu ứng của máu khi chảy nhỏ giọt xuống, tiếng anh có tên là dripping blood. Đây là một ý tưởng hay và lạ nhưng tuy nhiên sự mới mẻ khi ta trực quan hóa dữ liệu phải truyền tải người dùng thông tin đúng và rõ ràng, không nên vì sự mới mẻ và ta lại đánh đổi đi sự chính xác của số liệu và thông điệp muốn truyền tải đến người xem.
2.4. Thẩm mỹ
Biểu đồ đạt tiêu chí về mặt thẩm mỹ, bắt mắt người xem. Màu đỏ đạm và hiệu ứng vệt máu được tô loang trên biểu đồ và có bố cũng rõ ràng cũng như sự chuyên nghiệp. Nhưng đây cũng là con dao hai lưỡi, bởi vì thông thường khi ta nhìn thấy một biểu đồ được trình bày một cách chỉnh chu, đẹp và bắt mắt ta thường tin tưởng về sự chính xác của biểu đồ, và đây cũng là điều rất nguy hiểm.
3. Phân tích nguyên nhân thất bại
3.1. Lỗi đảo ngược trục Y
Ta dựa theo quy ước phổ biến trong trực quan hóa dữ liệu, trục tung $Y$ của một biểu đồ định lượng phải được dựng đứng, và mốc số $0$ nằm ở gốc dưới cùng tại giao giao điểm giữa trục tung và trục hoành và sau đó tăng dần lên theo số liệu, và quy ước giống như nhận thức của con người là đường đi lên sẽ tăng và đường đi xuống sẽ giảm. Nhưng trong biểu đồ đã thiết kế đi ngược lại với quy ước này và làm cho mọi người hiểu nhầm do việc bộ não con người đã quen với quy ước của biểu đồ, làm hiểu sai khi ta vẫn biết về nguy tắc đọc trục nếu chỉ nhìn sơ qua mà không để ý kỹ.
3.2. So sánh với các loại lỗi trực quan hóa phổ biến
Trục $Y$ trong biểu đồ về bản chất là một biến định lượng liên tục, giá trị càng lớn thì càng cao. Tuy nhiên, thay vì đặt đúng như quy ước thì người thiết kế lại xử lý trục này để làm tăng tính thẩm mỹ, trang trí cho biểu đồ nhằm mô phỏng một vệt máu đang chảy xuống, không tuân theo quy ước của biểu đồ có trục số liệu. Dạng lỗi của biểu đồ tương tự giống nhóm lỗi ép định dạng làm sai bản chất của dữ liệu giống như ví dụ “bảng tuần hoàn trái cây” khi ta cố gắng đem một đối tượng khác bản chất với đối tượng được trực quan hiện tại thay thế, và điều này làm cho mục đích của biểu đồ thay vì cung cấp thông tin chính xác cho người xem thì lại giống như một bức tranh để trưng bày, tác dụng của biểu đồ đem lại gần như bằng $0$.
3.3. Yếu tố làm vấn đề nghiêm trọng hơn
Yếu tố đầu tiền là biểu đồ không chú thích trước cho người dùng biết khi đã thay đổi vị trí của trục $Y$ được đặt theo chiều ngược lại, làm cho người xem không có cách nào để có thể nhận biết chính xác trừ khi nhìn rõ số liệu trên trục tung. Yếu tố thứ hai là việc trình bày biểu đồ theo một mảng đỏ dạng vệt máu, làm người xem tin và ấn tượng, không kiểm tra kỹ về số liệu. Yếu tố thứ ba là yếu tố chính trị vì nó liên quan đến một chính sách gây tranh cãi, biểu đồ liên quan đến vấn đề nhạy cảm chính là xu hướng tử vong, làm ảnh hưởng đến nhận thức của người dân về chính sách. Mặc dù người thiết kế cho biết đây là một lựa chọn thẩm mỹ cá nhân nhưng dù cố tình hay vô tình thì hậu quả khi người dùng đọc được là như nhau.
4. Đề xuất giải pháp cải tiến để chuyển đổi từ “Nhiễu (Noise)” sang “Tín hiệu (Signal)”
4.1. Các đề xuất cải tiến
Đưa trục $Y$ giống như các biểu đồ trực quan hóa, giá trị $0$ đặt ở gốc dưới cùng, và tăng dần lên trên, đúng với quy ước và phản xạ đọc biểu đồ tự nhiên của người đọc. Nếu muốn giữ hiệu ứng như vệt máu thì ta chỉ nên thay đổi màu sắc, hướng đổ bóng hoặc vị trí đặt biểu đồ (như việc đặt biểu đồ nằm ngang), và không được đảo chiều trục của biểu đồ.
Bổ sung chú thích của biểu đồ rõ ràng ngay trên biểu đồ để cho người dùng biết khi ta trình bày theo kiểu đặc biệt. Ví dụ ta chú chú thích: “Trục $Y$ đọc từ dưới lên: càng lên cao giá trị càng giảm”. Kiểm tra chéo với đồng nghiệp trước khi ta công bố: một người mới khi nhìn vào họ sẽ quan sát được bao quát được nội dung biểu đồ và mô tả lại những thông tin gì họ vừa đọc được để có thể tìm ra lỗi sai. Sử dụng đường trung bình trượt nếu dữ liệu của ta có sự dao động mạnh, để người xem có thể nhận ra xu hướng dài hạn của biểu đồ thay vì bị phân tán đến các đỉnh ngắn hạn.

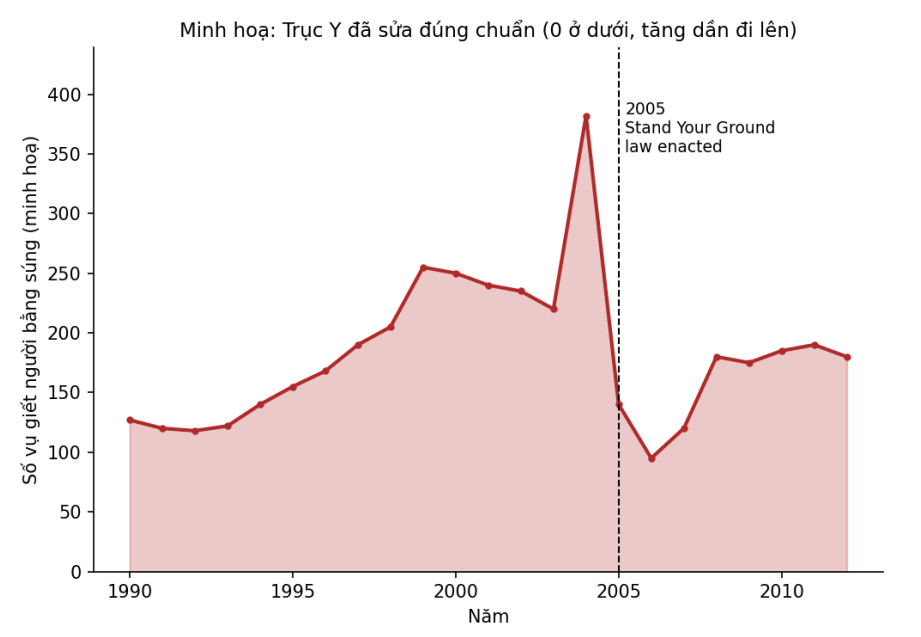

4.2. Biểu đồ minh họa sau khi chỉnh sửa
4.3. Kết luận
Sau khi phân tích biểu đồ Gun Death in Florida ta có thể rút ra được kinh nghiệm rằng trục biểu đồ không phải là thành phần mang tính trang trí và là một quy ước giúp để người đọc hiểu người thiết kế truyền tải thông tin. Khi làm sai với quy ước thì dù người thiết kế vô tình hay cố tình thì hậu quả là người xem kết luận sai và trái ngược lại với thực tế, và nó sẽ nguy hiểm nếu là biểu đồ có dữ liệu quan trọng hoặc nhạy cảm. Làm biểu đồ đẹp hơn thì tốt nhưng ta phải làm sao để không làm ảnh hưởng đến tính chính xác của biểu đồ.
